根據目前的類型來看，網絡機柜可以分為服務器機柜、壁掛式機柜、網絡型機柜、標準機柜、智能防護型室外機柜等。其中，9U壁掛式網絡機柜由于其小巧、便捷和易于安裝等特性，被廣泛應用于電訊室、教室、零售店與辦公室等場地。那么，9U壁掛式網絡機柜有哪些特點呢？它又是如何進行網絡布線？接下來，本文將為您展示9U壁掛式網絡機柜的布線解決方案。

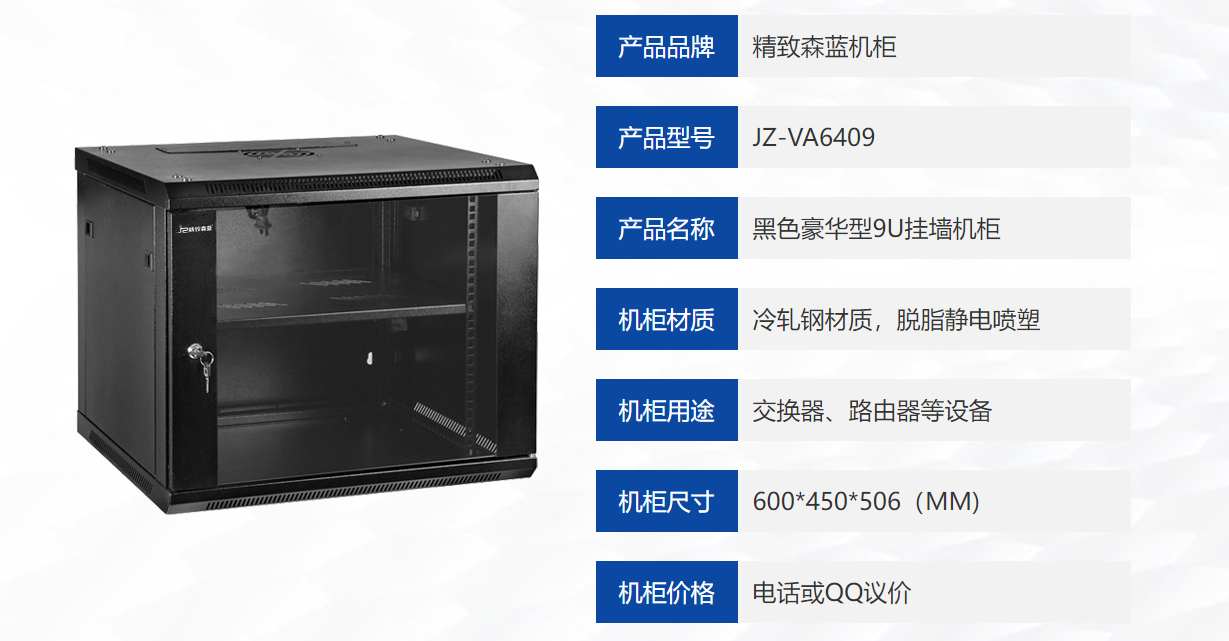

9U壁掛式網絡機柜介紹

9U壁掛式網絡柜由便捷的電纜接入口、頂級冷卻風扇、鋼化玻璃前門、可鎖定/可拆卸的側面板和4根垂直柱組成。為了更好的安裝符合 19" EIA 標準的交換機、路由器和配線架等設備，進行安全配線，9U壁掛式網絡機柜設計符合19"國際標準、度量系統、及EISI標準。

①9U壁掛式網絡機柜門采用的透明鋼化玻璃設計，可透過玻璃查看設備狀況既美觀又安全。側面板采用可鎖定/可拆卸設計，方便布線與安裝設備。

②9U壁掛式網絡機柜頂部留有排風口，能加快散熱。同時其頂部，底部和后部留有走線口，為方便線路布置而設計。

③9U壁掛式網絡機柜鋼材全部選用優質SPCC冷軋鋼板，同時表面作了防銹磷化處理，靜電噴塑，因此散熱良好，具有良好的可用性和安全性，易于操作，安裝和維護。

④9U壁掛式網絡機柜支持計算機服務器和數據存儲設備，能廣泛用于計算機網絡綜合布線系統，以專業化的百變設計，提供機柜系統解決方案。

⑤9U壁掛式網絡機柜配還具有完全一體化且可調節的垂直線纜管理器，能為線纜提供適當路徑。同時，可調節的安裝導軌系統可支持任何19英寸標準機架式安裝設備。

9U壁掛式網絡機柜的特點

9U壁掛式網絡機柜是專為小型集線器和LAN在地板空間受限的配線間和服務器機房中的應用而設計，用來安全地安裝交換機、路由器和配線架等符合 19" EIA 標準的設備，并進行安全配線。下面，為大家介紹9U壁掛式網絡機柜及其相關設備的布線及安裝解決方案。

9U壁掛式網絡機柜的布線及安裝解決方案

①準備安裝工具，打線鉗、剪刀、卷尺、三角尺、螺絲刀、螺絲釘、鋸、彎管器。

②利用卷尺、三角尺確定好9U壁掛式網絡機柜的安裝位置。

③使用螺絲刀在設置好的位置安裝9U壁掛式網絡機柜，螺絲固定牢固。

④安裝完成后做好設備編號。

9U壁掛式網絡機柜的安裝

①從包裝箱內取出交換機設備。

②給交換機安裝兩個支架，安裝時要注意支架方向。

③將交換機放到機柜中提前設計好的位置，用螺釘固定到機柜立柱上，交換機上下要留一些空間用于空氣流通和設備散熱。

④將交換機外殼接地，將電源線拿出來插在交換機后面的電源接口。

⑤打開交換機電源，開啟狀態下查看交換機是否出現抖動現象，如果出現請檢查腳墊高低或機柜上的固定螺絲松緊情況。

9U壁掛式網絡機柜內配線架安裝

①檢查配線架和配件完整。

②將配線架安裝在機柜設計位置的立柱上。

③利用配線架進行線纜整理，同時可以利用線纜扎帶配合使用，使布線更加合理，走線更美觀。

④如果是非直通配線架，則需要進行端接打線。

⑤做好標記，安裝標簽條。

9U壁掛式網絡機柜的安裝注意事項

①在安裝9U壁掛式網絡機柜的時應注意,必須離開電源線路,安裝時可用紙板做一個樣本比對開孔安裝,安裝時應按照圖紙的設置。

②在安裝9U壁掛式網絡機柜的相關設備交換機時，螺釘不要過于緊，否則會讓交換機傾斜，也不能過于松垮，這樣交換機在運行時不會穩定，工作狀態下設備會抖動。

③在安裝9U壁掛式網絡機柜里的配線架時，注意線序統一（按色塊指示等），打線時注意打線工具與配線架垂直，注意各雙絞線的位置，各線間無交叉。同時，配線架應該安裝在左右對應的孔中，水平誤差不大于2毫米，更不允許左右孔錯位安裝。安裝時應按照標準進行安裝，設備安裝式為以后的使用方便，因此不可出現差錯，否則誤工誤事。

總結

隨著數據中心建設向著整體可用性的方向發展，小型網路布線對9U壁掛式網絡機柜的需求會日益增長。
