　　不一樣的客戶在不一樣的應用領域下應用機柜時，網絡服務器機柜內部必須安裝不一樣的通信網絡機器設備，客戶對機柜的物理學主要參數、承重性能、抗震等級規定和電纜線合理布局有不一樣的規定。下文從機柜的散熱性能、承重性能、線纜管理來談網絡服務器機柜的配置單選型。

　　一、散熱性能

　　網絡服務器機柜的通風散熱除可通過空調和風扇等輔助裝置外，主要通過機柜門板的配置單來實現。

　　網絡服務器機柜門板通常有鋼化玻璃門、無孔鋼板門、通風型網孔門，開門方式有單開門和雙開門之分。精致機柜JZ-FA系列門板配置單為：前門單開5mm厚鋼化玻璃，后門單開無孔鋼板門。精致機柜JZ-MFA系列門板配置單為：前后門均為單開通風型網孔門(可改為雙開)。精致機柜JZ-SFA系列門板配置單為：前門單開通風型網孔門，后門雙開通風型網孔門。

　　談一談精致網絡服務器機柜配置單選型-精致機柜

　　鋼化玻璃門網絡服務器機柜特點：可視性強，方便觀察內部設備的工作狀態(如信號燈、指示燈、數據顯示屏)。鋼板門為整塊不開孔的門板，可避免異物進入機柜內部(因此其密閉性和防塵效果比較好)。但玻璃門和鋼板門的通風散熱效果不好，一般這兩種門板作為組合配置單使用(前玻后板)，機柜內安裝發熱量小的設備建議配置單這兩種門板。

　　精致FA系列網絡服務器機柜前門配置單5mm厚鋼化玻璃門，左右?guī){色裝飾條，外觀通透，美觀大方，科技感強。后門配置單快拆式鋼板門。JZ-FA系列機柜主要用于裝載：交換機、路由器、監控設備、音響設備、工控設備、綜合布線等散熱量較小的設備。

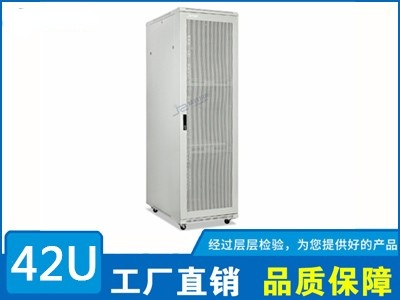

　　網孔門機柜特點：網孔門是在整塊鋼板門的基礎上開系列通風孔，利于設備的通風散熱。機柜內安裝發熱量較大的設備建議配置單這種門板。

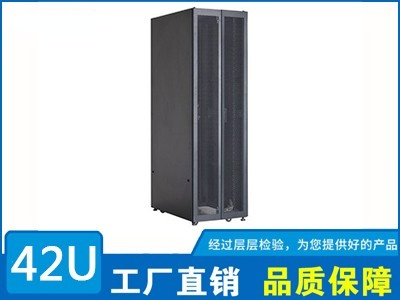

　　精致MFA或MFB系列網絡服務器機柜前后門配置單高通風率六角網孔門，采用數控加工，通風率可達78%。MFA或MFB系列機柜主要用于裝載：服務器、大型核心交換機、大型存儲器等散熱量較大的網絡設備。

　　談一談精致網絡服務器機柜配置單選型-精致機柜

　　二、承重性能

　　網絡機柜的承重范圍一般在600~800KG，服務器機柜/電池柜的承重范圍一般在1000~1600KG。用于存放輕型設備多選用網絡機柜(如音響機柜、監控機柜、交換機機柜、布線機柜)。服務器機柜一般用于裝載服務器等大型設備，單臺2U服務器的重量在35~45KG，上架安裝服務器數量較多時需選用重載型服務器機柜。

　　精致SFA系列機柜主體框架采用九折型材焊接而成，普通型靜態承重為1500KG。重載機柜通過在標準型基礎上加裝輔助方孔條，靜態承重可達1600KG。承載核心交換機或重型服務器時還可通過加裝2.0mm厚L支架(L導軌)或重載托盤(固定板)來提高機柜的承重能力。

　　談一談精致網絡服務器機柜配置單選型-精致機柜

　　三、線纜管理

　　在設計網絡服務器機柜結構時，需綜合考慮機柜內部的空間規劃。除了保證設備占用的空間外，機柜前部和后部需預留一定的理線空間。機柜的頂框和底框應提供充足的線纜進出通道，方便線纜從各處進出。圖騰機柜理線裝置有：1U金屬/塑料理線架(常用于機柜正面，19英寸橫向安裝);垂直金屬走線槽部件(常用于800mm寬機柜正面，豎向垂直安裝);扎線板部件(常用于機柜后部，豎向垂直安裝)。通過上述理線裝置可使機柜內部鋪設的線纜綁扎有序，層次感分明，進出布線方便自由，實現強弱電布線分離，減少空間占用率，方便散熱，快速查找故障點。圖騰機柜頂框和底框預留豐富的過線孔，配置單快拆蓋板。過線孔可配鋸齒形護線齒條作鈍化處理，防止割傷線纜;可配毛刷防止異物掉落和冷熱氣體紊流。布線蓋板可分段打開或關閉，可滿足1000根六類線的過線需求。
