排隊一直是很多朋友頭疼的問題。線路必須根據網絡的拓?fù)浣Y(jié)構和現有設備進行布置。原則上，電源線和網絡機柜的電纜應分開布置。設備應適當放置，避免相互擠壓，避免過高或過低，避免彼此靠得太近。如機箱內設備過多，應將設備編號;每一條線路在適當?shù)奈恢脴?biāo)明來源，并對不同的連接有不同的識別方法(如一般的網絡連接、交叉線、專用線、等等);網絡的安排是基于房間號而不是人。概括為一句話是：布局清晰，線條順序清晰，標識清晰，易于維護。

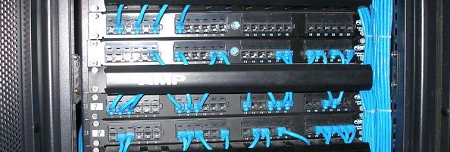

　　網絡機柜理線與綁扎規范圖

　　1、瀑布造型理線

　　這是一個比較古老的布線模型，有時可以看到。它采用“花果山水窗洞”的藝術形象，直接將雙絞線從接線架模塊上擺動。當它整齊地分布時，它有一種美麗的層感(每層24-48對雙絞線)。

　　目前仍可以看出，部分接線柜采用后側的瀑布線工藝，即電纜不做任何綁扎，直接從接線板后側向地面擺動。這樣做的好處是節省勞力和減少線間干擾(串?dāng)_)。

　　瀑布線工藝是目前最常見的線對齊方法。它使用尼龍皮帶將電纜綁在網絡機柜內部的柱子和橫梁上。它不考慮美觀，只保證中間空間可以騰空用于網絡設備。使用。

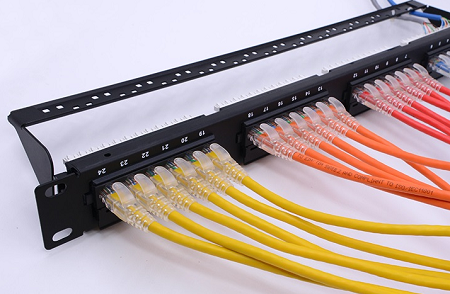

　　網絡機柜理線與綁扎規范圖

　　2、逆向理線

　　也稱為反線。反向線是在接線框的模塊端連接后，通過測試后調整線路。方法是從模塊開始到柜外線，同時在橋架內也對線路進行調整。這樣做的好處是經過測試后，電纜不會因?yàn)殡p絞線測試的失敗而改道，缺點是兩端(進氣道和接線架)已經固定。大量的線會不可避免地出現在電腦室的某個地方(通常在柜的底部)。

　　反線一般是人工線，用肉眼和手完成線條。由于柜子里有大量的電纜，它們?cè)诖┻^(guò)電線時會互相交叉和纏繞。因此，該方法需要大量的時間，不能提高工作效率。

　　反索的優點是試驗已經完成，無需擔心柜后側的電纜長度。缺點是電纜兩端已經固定，電纜之間會有大量的交點。清理起來很困難，兩個固定的末端之間一定有一對雙絞線。這個地方經常是在地板下面(當你走下線時)或在天花板上(當你走上線時)。

　　網絡機柜理線與綁扎規范圖3

　　3、正向理線

　　前進線也稱為前饋線。前線是接線架連接前的線。它經常從電腦室的入口開始(如果是在柜與柜之間的扭曲電線線，則從其中一個柜內的接線架開始)，電纜一步一步地排列。直到模塊的接線框的后端。完成電線后，進行端部連接和測試。

　　向前線要達到的目標是：從電腦室的入口(或電腦室網絡區域)到接線柜的水平雙絞線，以每個16/24/32/48接線架的單位組成，形成一對水平雙絞線。線束，每個光束中的所有雙絞線都是平行的(由短距離內的平行雙絞線產生的線間串?dāng)_不會影響整體性能，因?yàn)槊總€(gè)雙絞線大多鋪設在橋架和實用管內。這部分是分散的，它不是平行的)，所有的線之間都是平行的;每對雙絞線在柜中彎曲后，就放在每個接線架的背面。整個過程仍然保持絞車中雙絞線的完全平行。對應于模塊的雙絞線是從每個模塊背面的線束底部提取的。檢查后，將其固定在模塊后面的支架上，或通過接線框進入模塊孔。

　　網絡機柜理線與綁扎規范圖4

　　網絡機柜配件_機柜理線與綁扎規范圖：前向電纜的優點是可以保證電腦室的電纜每一點都整齊，沒有電纜交叉。缺點是如果線纜本身在螺紋時損壞，測試通過不會導致重新布線。因此，向前線的前提是對電纜和螺紋的質量有足夠的保證。
